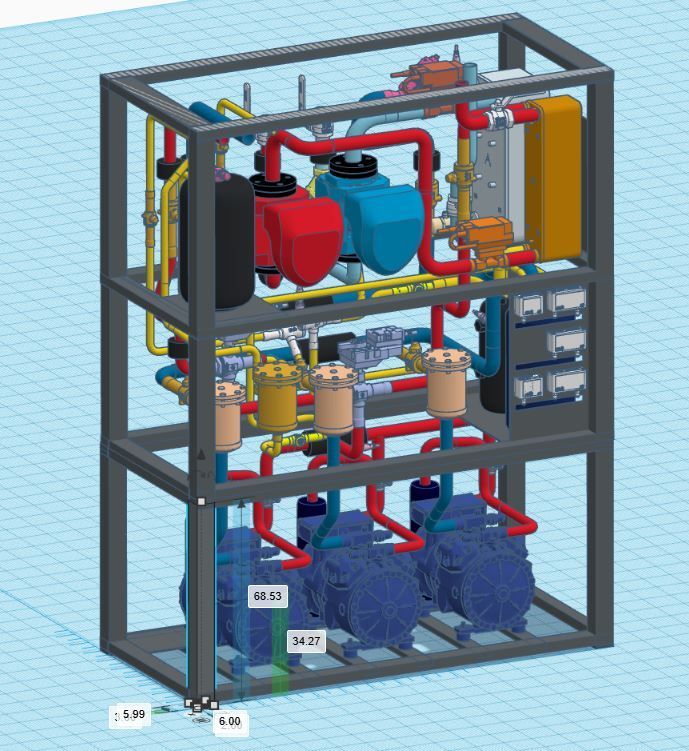

Unità clima polivalente

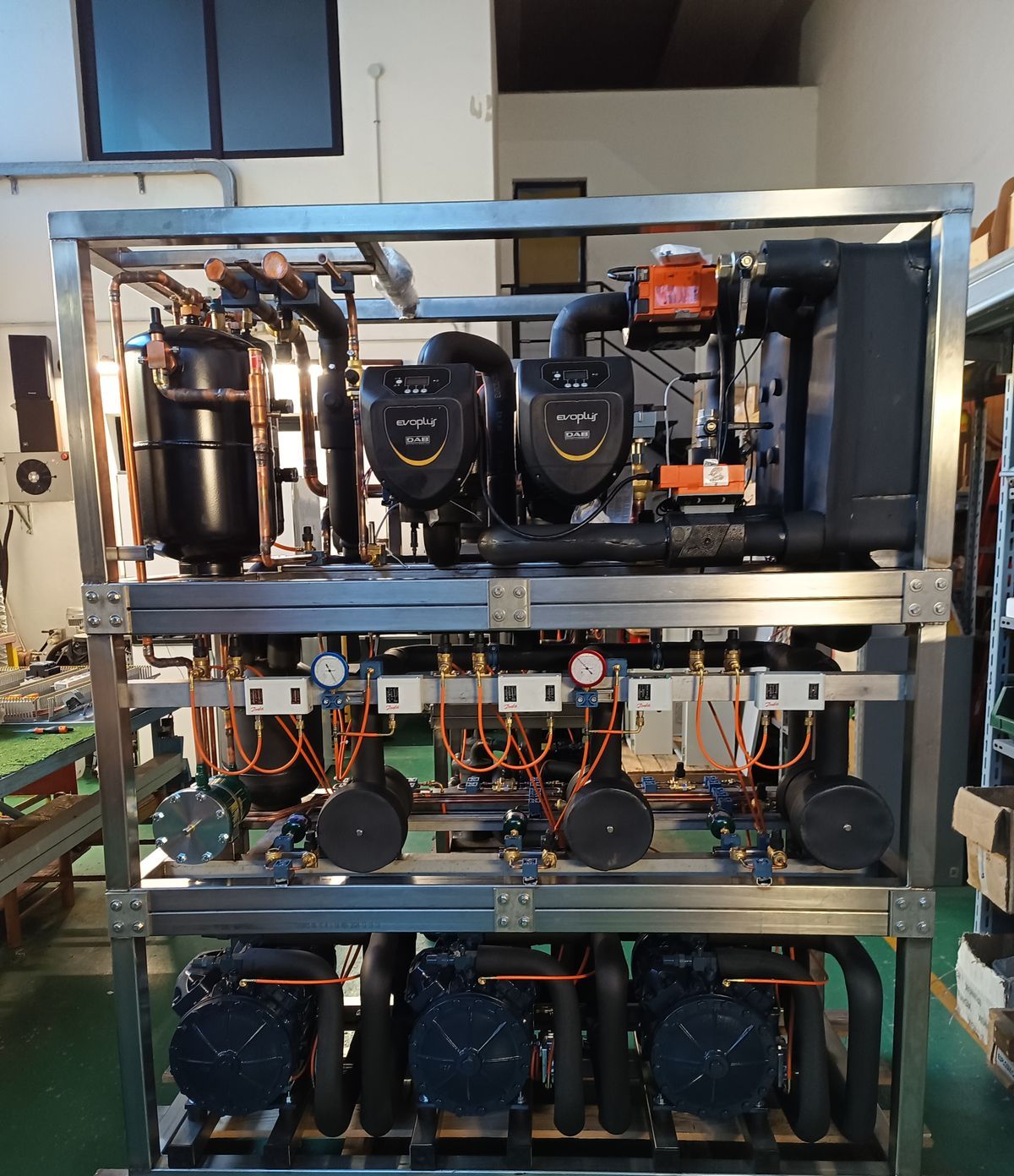

Tre compressori semiermetici inverter: acqua refrigerata da 4 a 15 °C e acqua calda da 35 a 60 °C, anche nello stesso momento. Da 6,5 a 45 kW frigoriferi e fino a 60 kW termici.
IMP-MO-01 · Progetto di punta · Firenze, Piazza del Duomo
Move On
Il freddo che scalda l’acqua, sotto il Duomo.
Un sistema polivalente full inverter, progettato e costruito da noi, che climatizza, refrigera e produce l’acqua calda recuperando il calore. Al posto delle caldaie a gas e dei gruppi frigo raffreddati con acqua di pozzo buttata in fognatura.
2.534 m³acqua di pozzo non più sprecata ogni anno
−55%gas nei mesi invernali
100%acqua calda dal recupero di calore
>10 tCO₂ in meno ogni anno
5compressori inverter
La sfida
Un impianto che buttava via l’acqua.
Prima c’erano caldaie a gas per riscaldamento e acqua calda e gruppi frigo raffreddati con acqua di pozzo a perdere: oltre due milioni e mezzo di litri all’anno pompati, usati una volta e scaricati in fognatura.

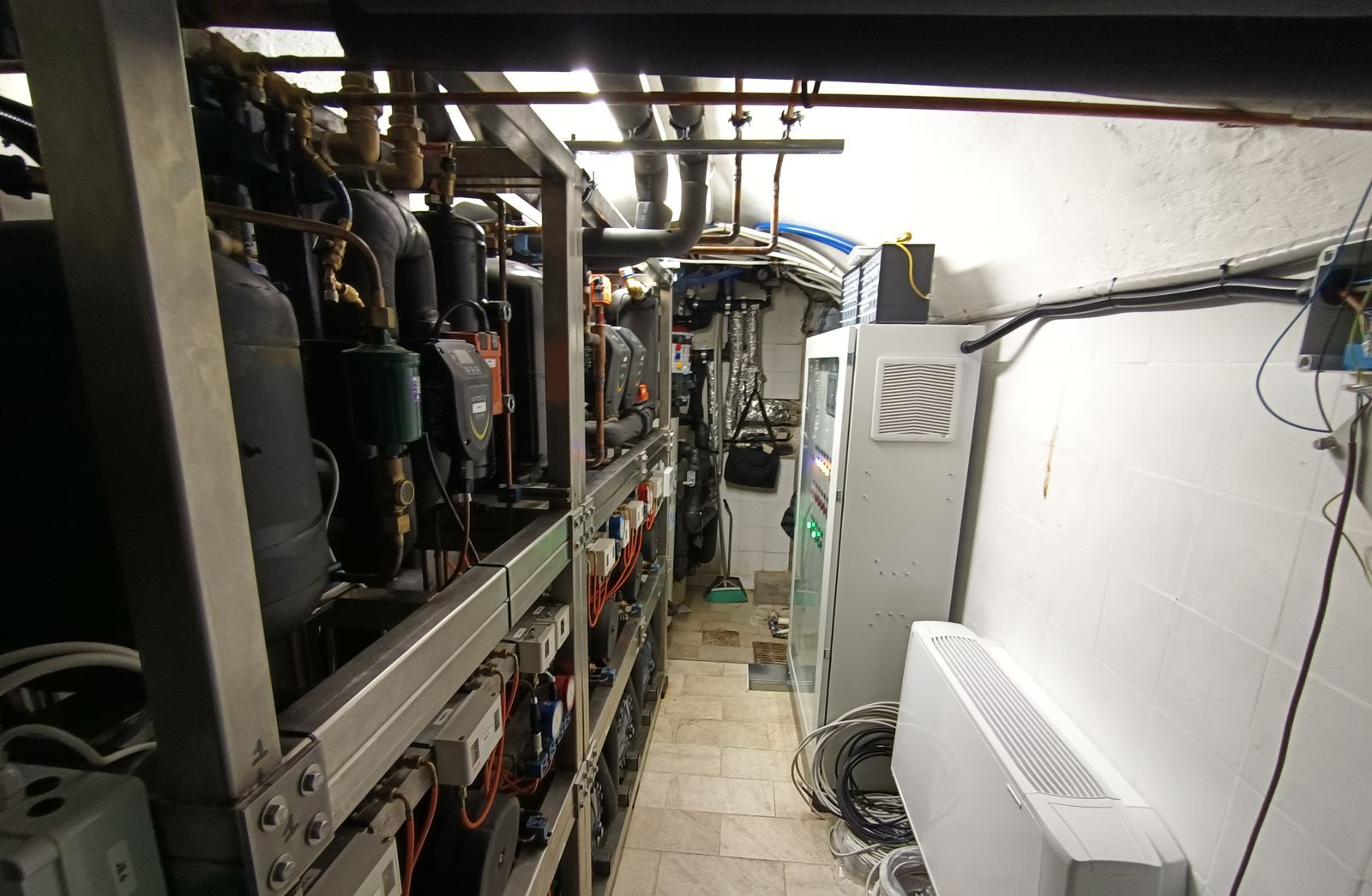

Il locale tecnico è un interrato in Piazza del Duomo, nel pieno centro storico: niente gru, accessi stretti, nessuna macchina a vista. Serviva un impianto unico per climatizzazione, refrigerazione alimentare e acqua calda, che non sprecasse acqua e che entrasse da una porta.
La soluzione
HPRU: un solo sistema, tre servizi

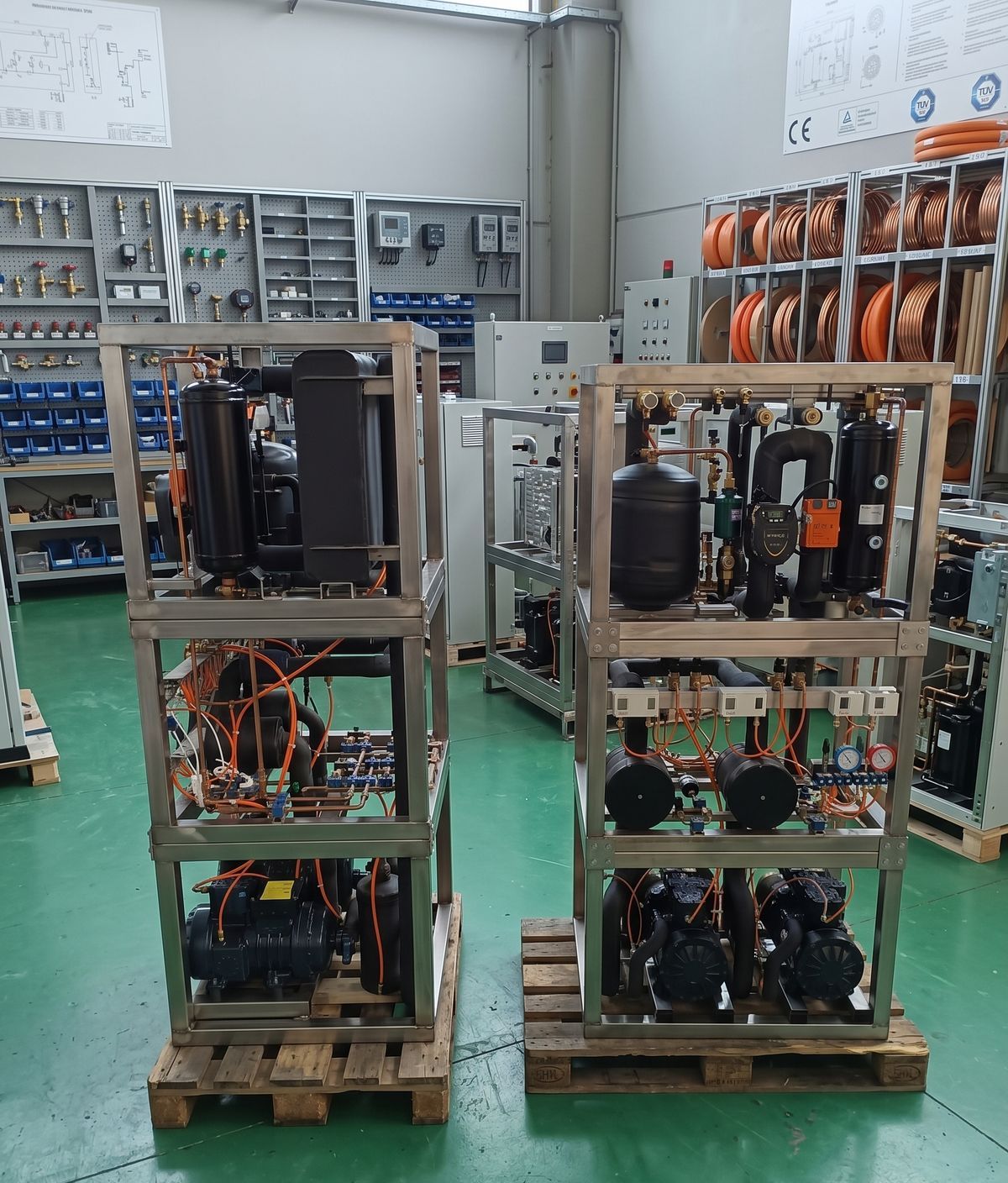

Unità di refrigerazione
Due compressori inverter per celle e banchi in bassa e normale temperatura, fino a 9 kW a −30 °C, con gestione attiva dell’olio.
Recupero totale

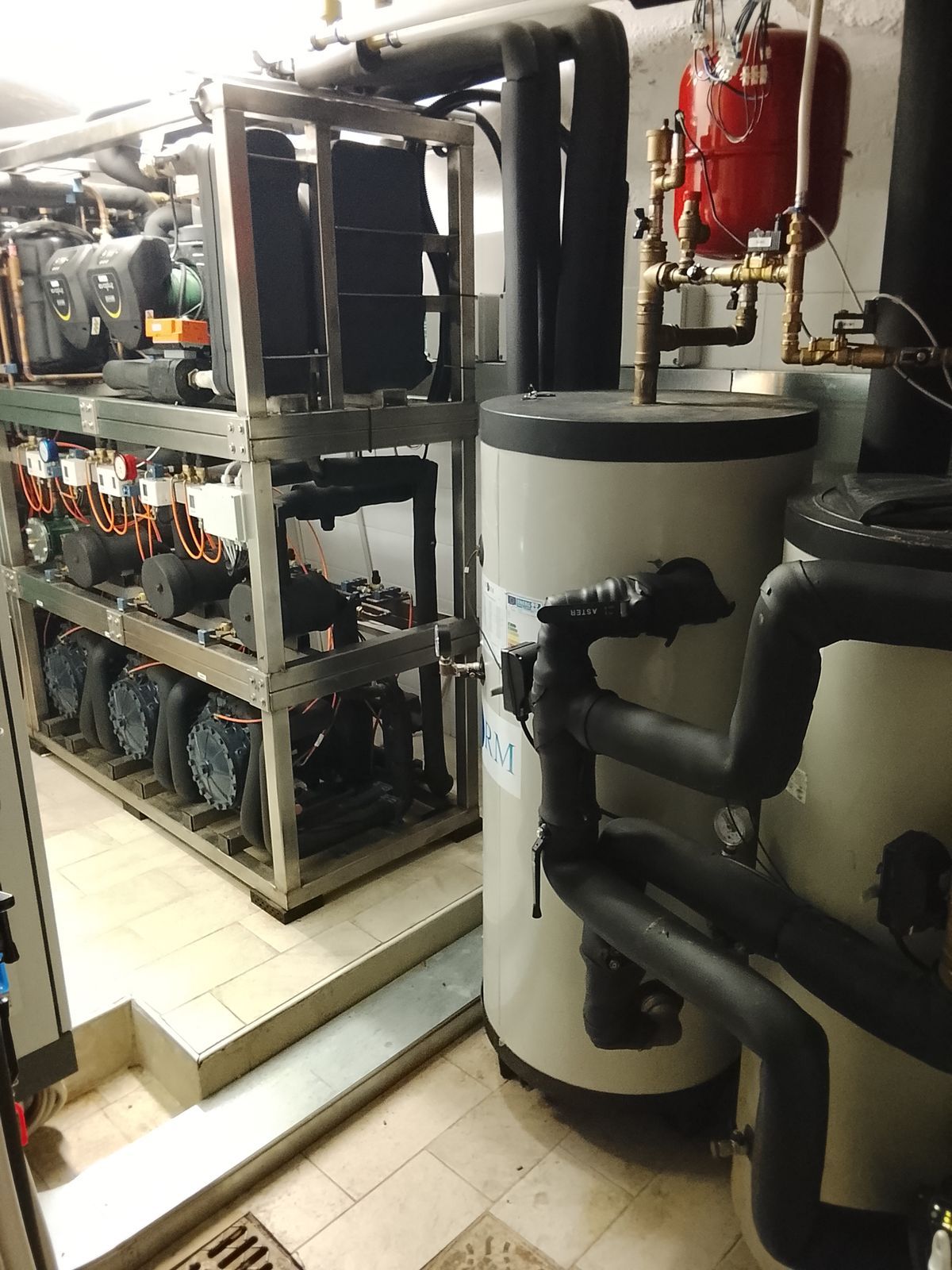

Il calore tolto a celle e banchi non finisce più nel pozzo: riscalda l’acqua sanitaria. In inverno copre il 100% del fabbisogno, senza bruciatori né resistenze.
Zero acqua a perdere

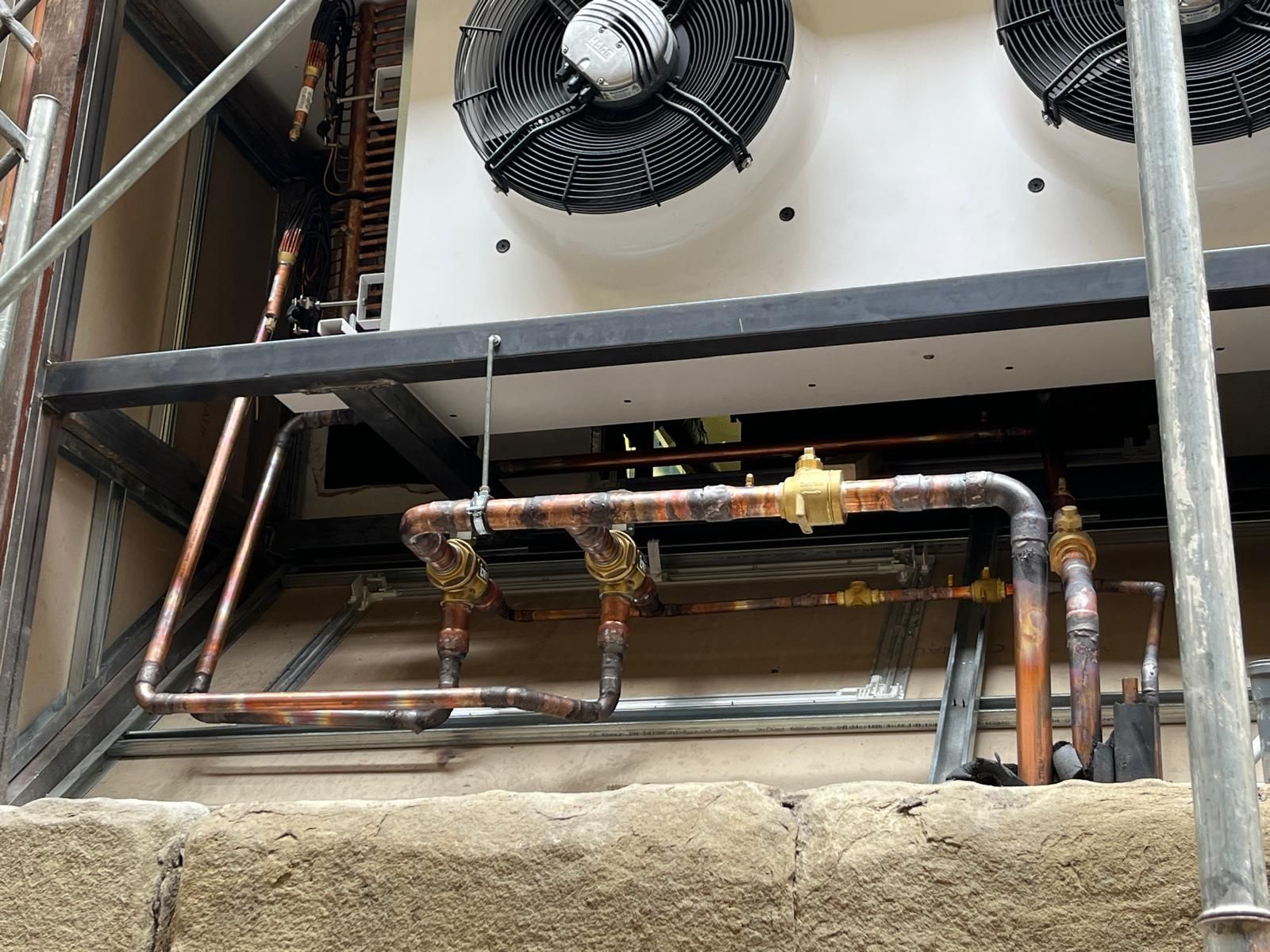

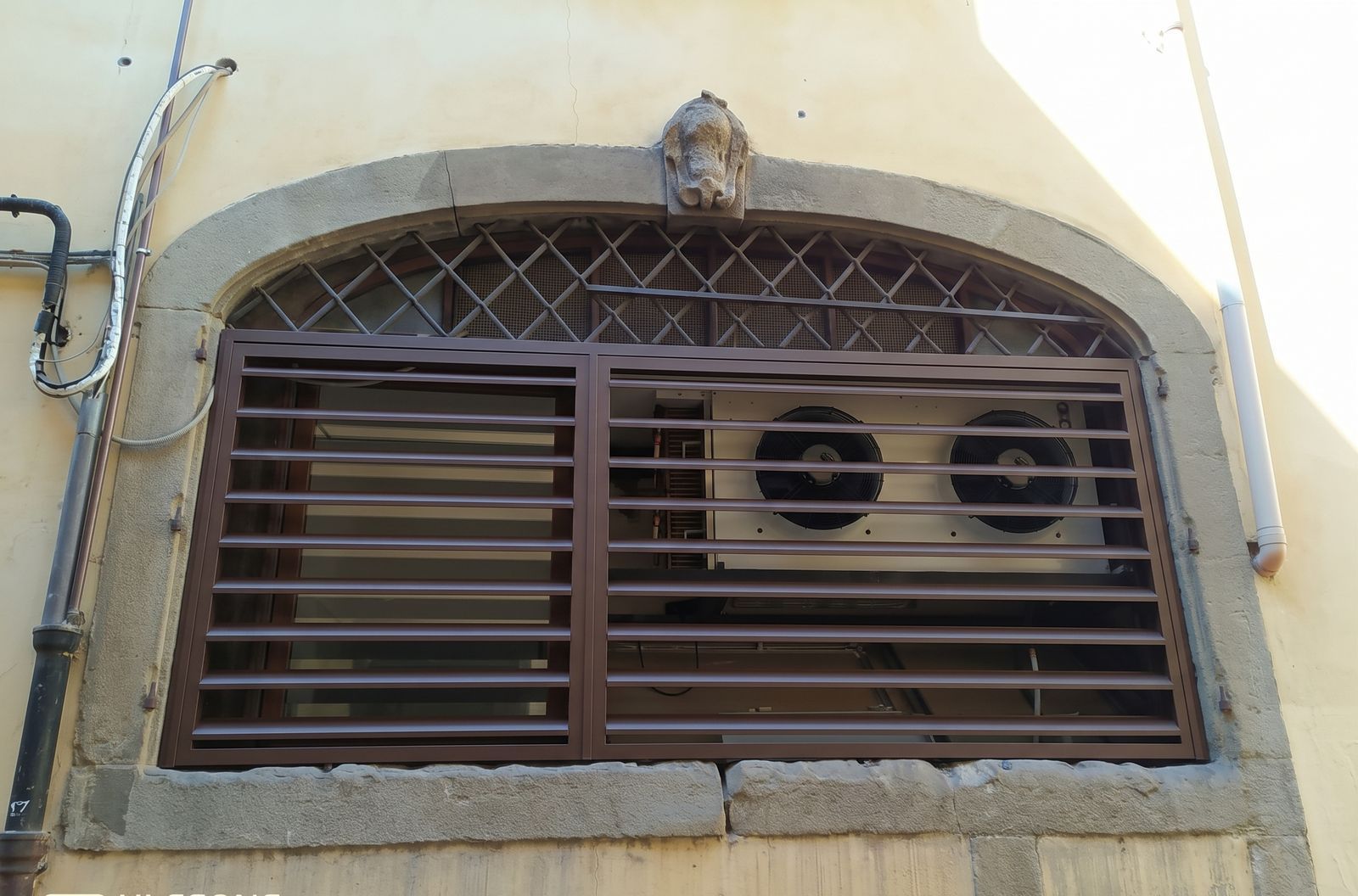

La condensazione ora è ad aria, con uno scambiatore esterno nascosto dietro l’inferriata di una finestra storica. Il circuito dell’acqua è chiuso.
Software e telemetria

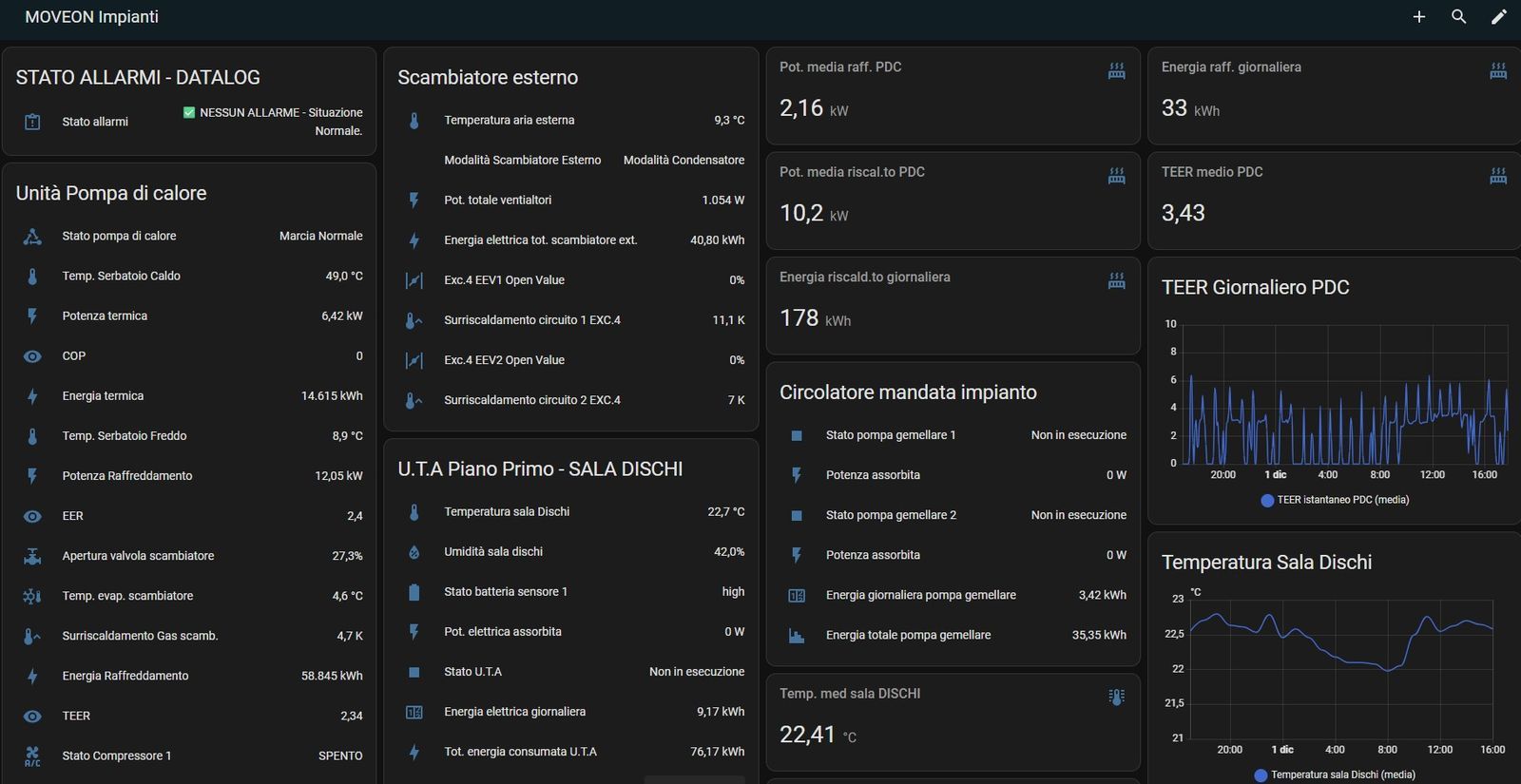

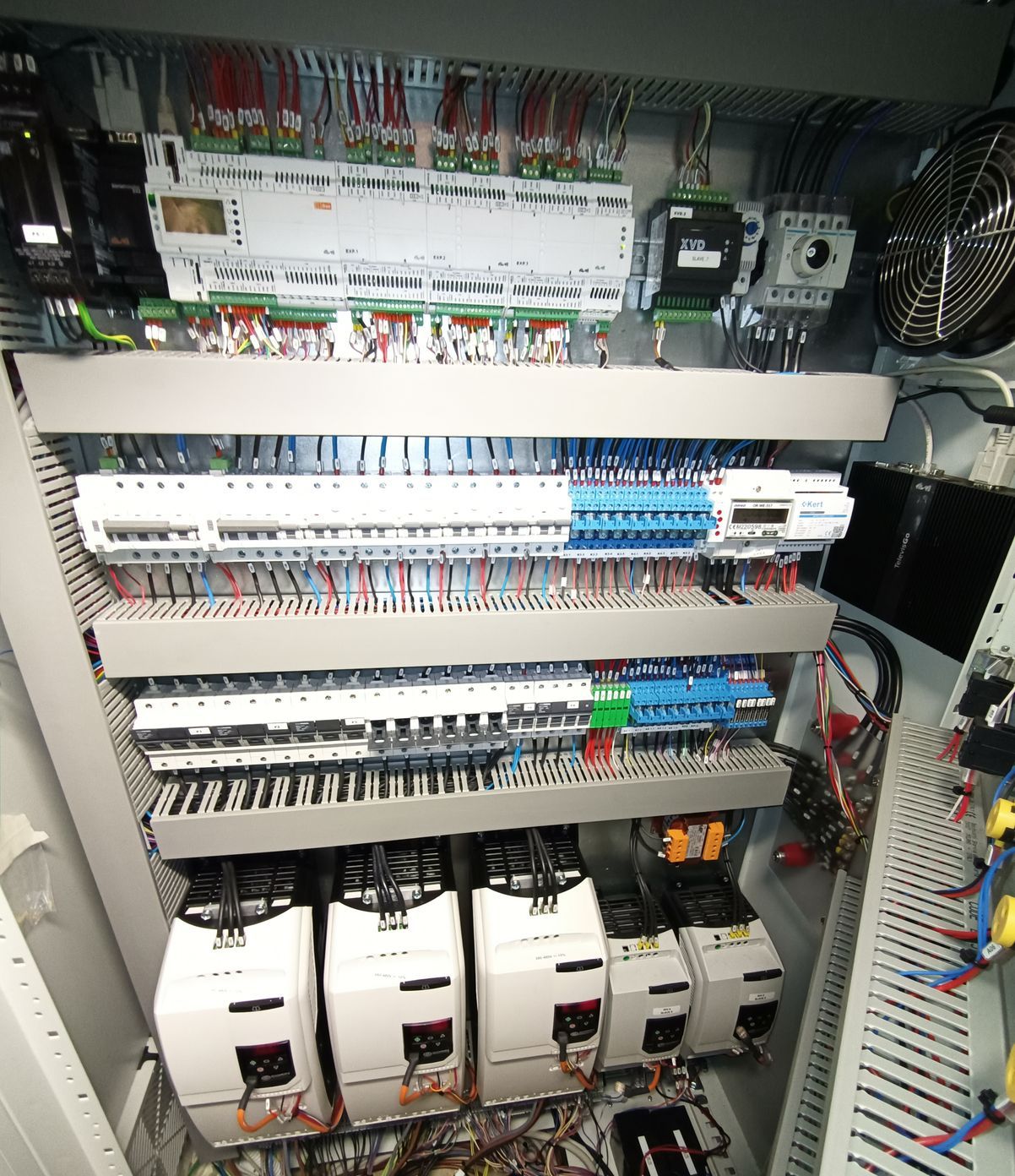

Logica di controllo nostra su PLC e telemetria dei consumi: energia, rendimenti, temperature e allarmi, giorno per giorno.

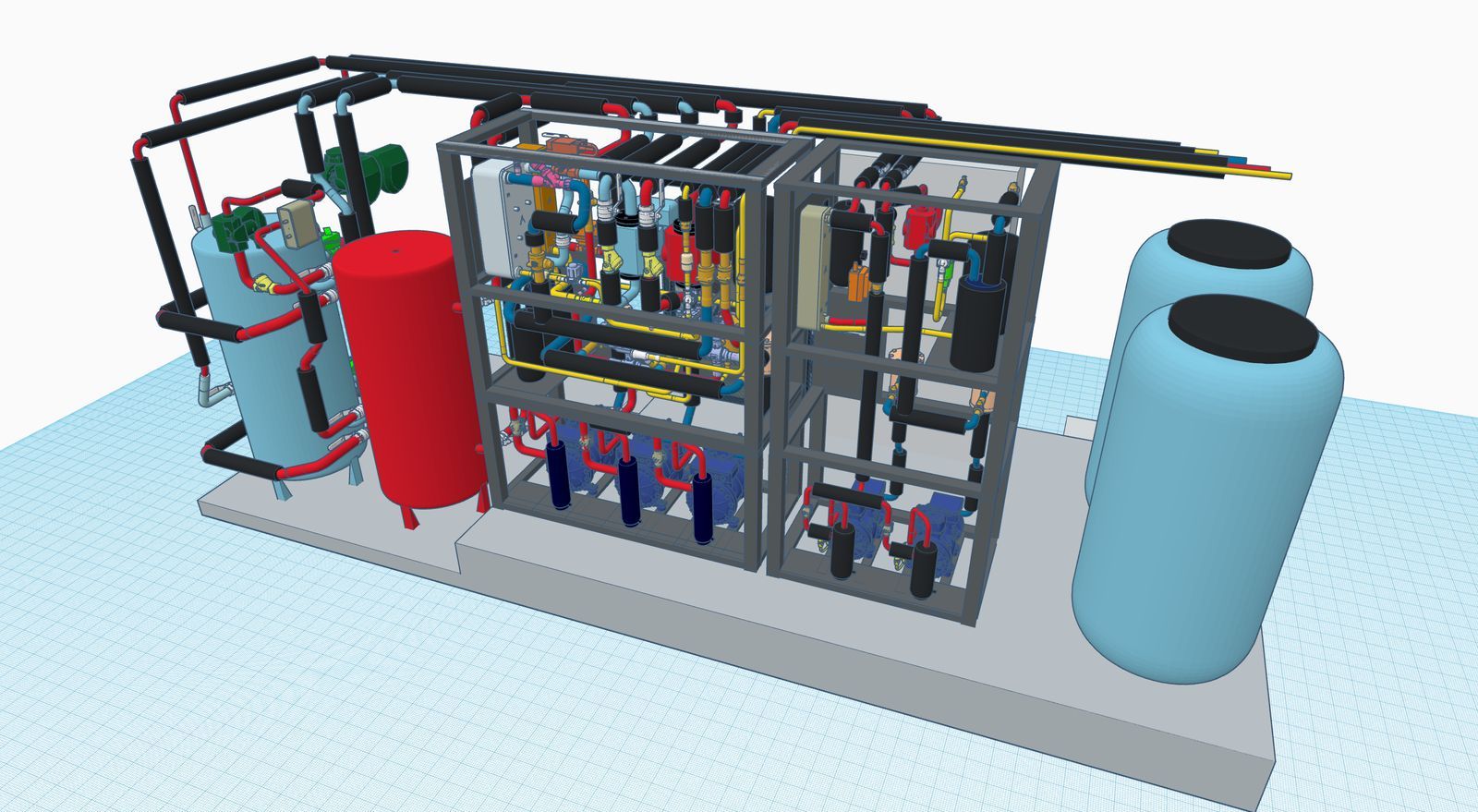

Progetto 3D · costruzione a moduli
Montata due volte

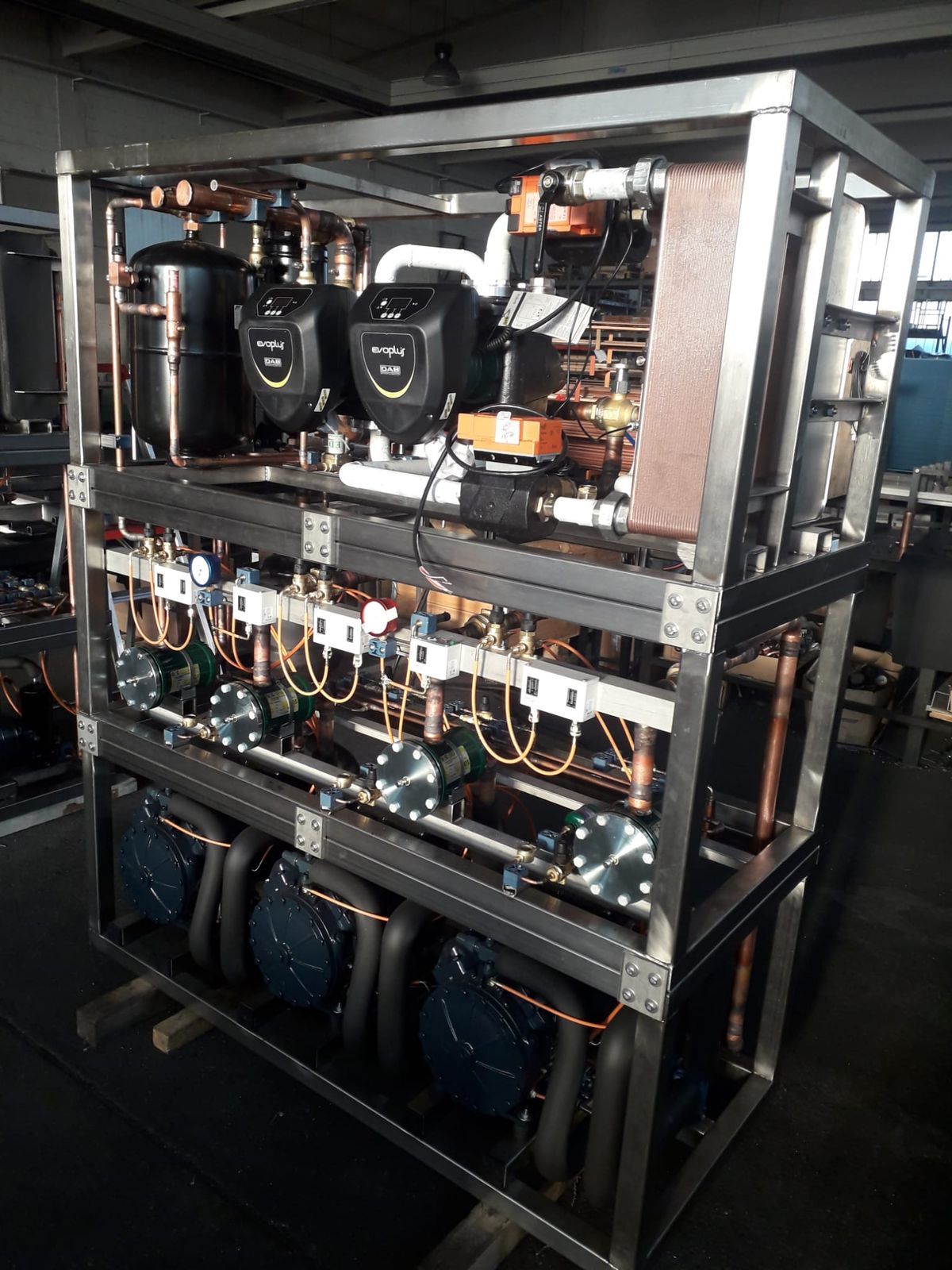

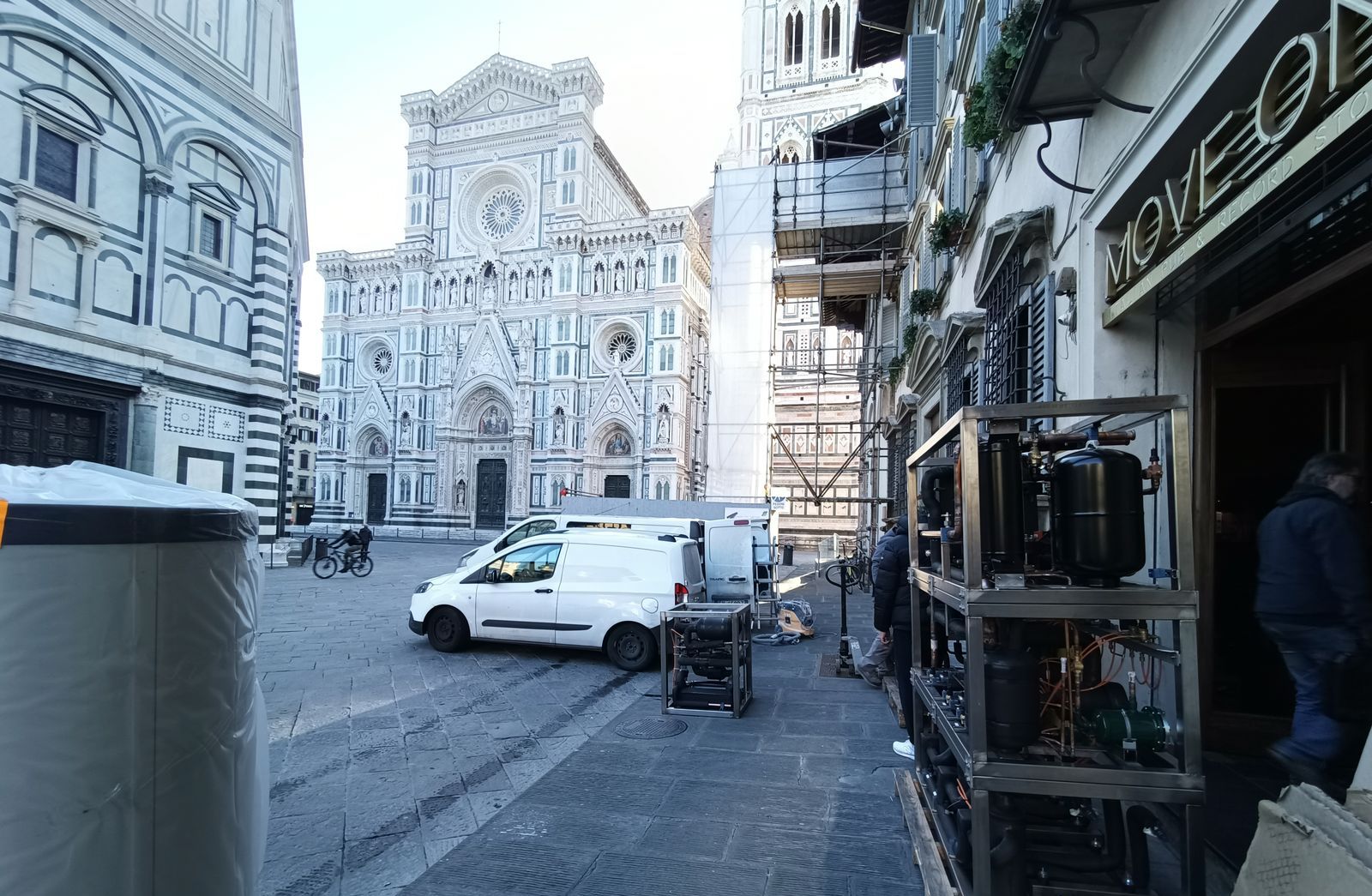

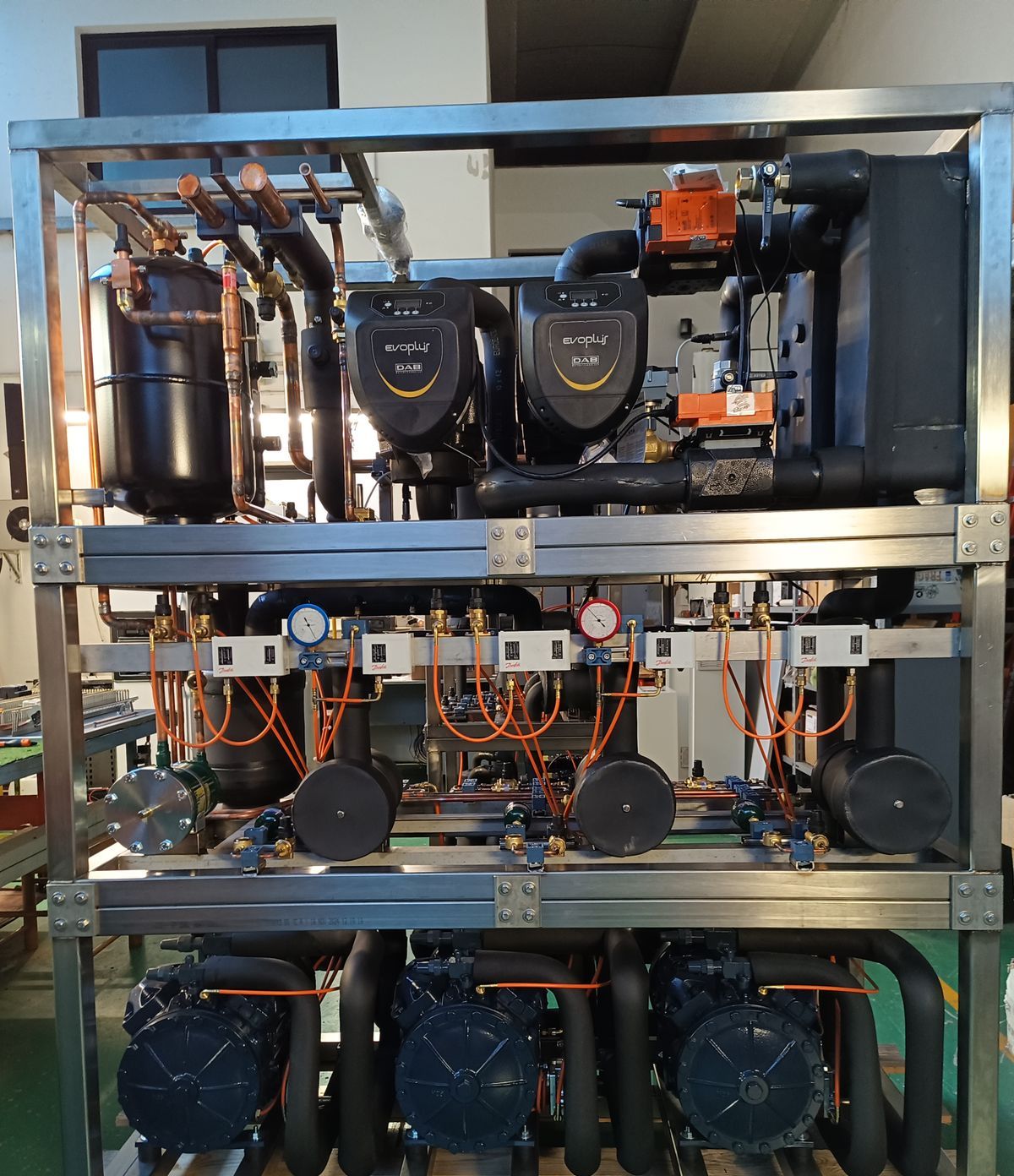

Le unità sono nate a moduli in officina, dove le abbiamo assemblate e collaudate in pressione secondo la direttiva PED. Poi le abbiamo smontate, portate attraverso la piazza all’alba e rimontate pezzo per pezzo nel locale interrato.
Acqua di pozzo non sprecata
—
litri dall’entrata in servizio · stima sul consumo misurato prima dell’intervento (2.534 m³ all’anno)
Il cantiere
Dall’officina all’interrato di Piazza del Duomo
IN COSTRUZIONECOMPLETATO
I risultati misurati
Meno gas, niente acqua sprecata, acqua calda gratis
−2.597 Smcdi gas nei quattro mesi invernali rispetto all’anno prima: −55%.
22.400 kWhtermici all’anno per l’acqua calda, recuperati dalla refrigerazione.
4,5–5 TEPdi energia primaria risparmiata ogni anno.
Transizione 5.0progetto certificato ex ante ed ex post.
Dopo la consegna
Lo misuriamo, non lo stimiamo
La telemetria registra ogni giorno consumi e rendimenti: i numeri di questa pagina vengono dai dati reali dell’impianto, non dalle schede tecniche.
