IMP-AB-01 · Progetto di punta

Aboca S.p.A.
Una cella frigorifera alta 13 metri.

Refrigerazione e trattamento aria per conservare le piante officinali a temperatura e umidità costanti, dal pavimento al soffitto.

700m² di cella
13metri di altezza
9100m³ di volume
4 °Ctemperatura
65%umidità relativa

La sfida

L’aria calda sale. Le piante no.

In un ambiente alto 13 metri l’aria si stratifica: in basso fa più freddo, in alto più caldo e più secco. Per le piante officinali questo non va bene: devono stare a 4 °C con il 65% di umidità su ogni ripiano, dal primo all’ultimo.

Serviva un impianto che raffreddasse, controllasse l’umidità e distribuisse l’aria in modo uniforme su tutto il volume, senza mai fermarsi.

La soluzione

Cinque sistemi, un solo controllo

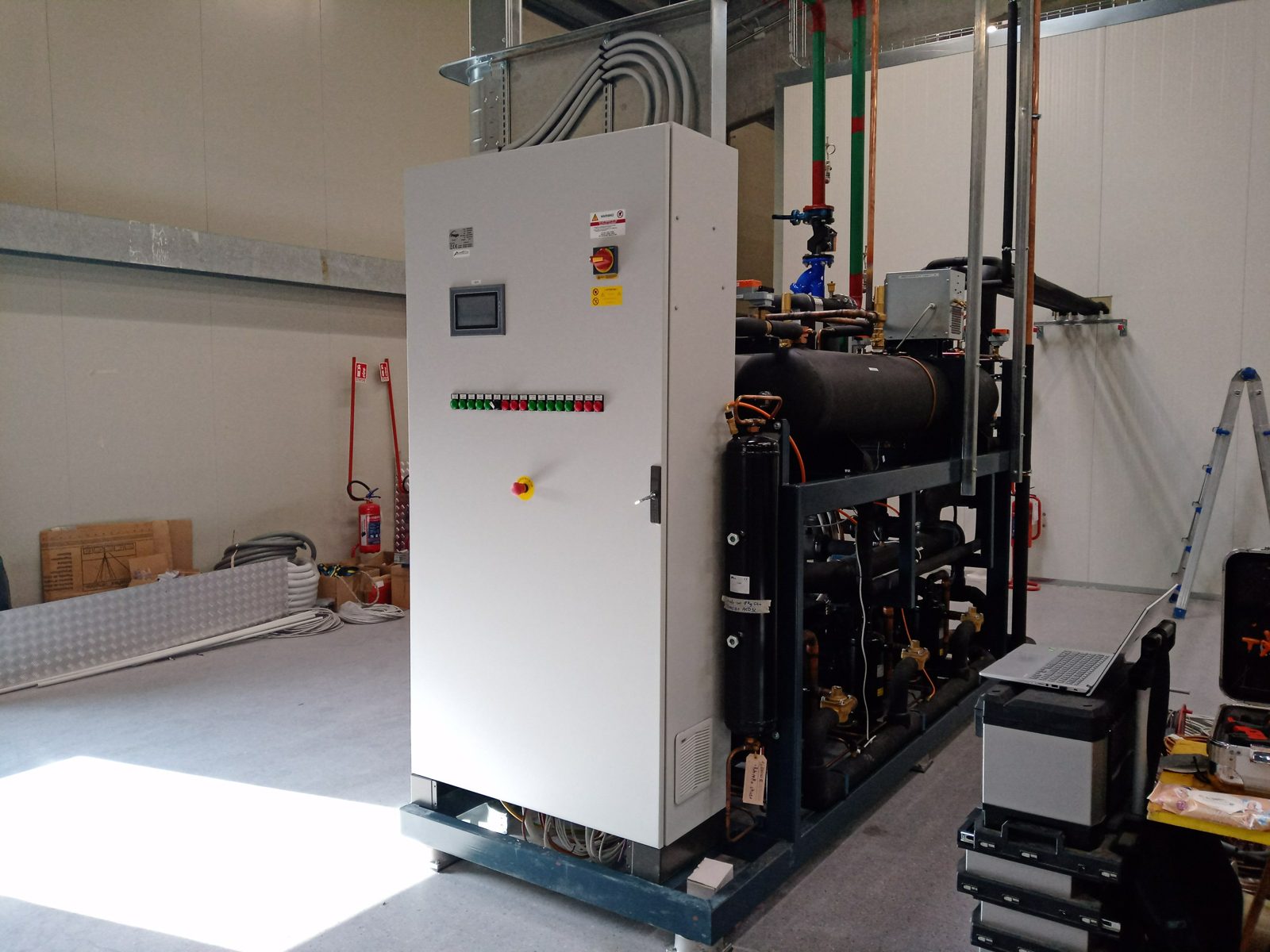

Centrale frigorifera installata con il suo quadro elettrico

Centrali frigorifere

Progettate e costruite da noi, con compressori che lavorano in squadra: se uno si ferma, gli altri tengono la cella in temperatura.

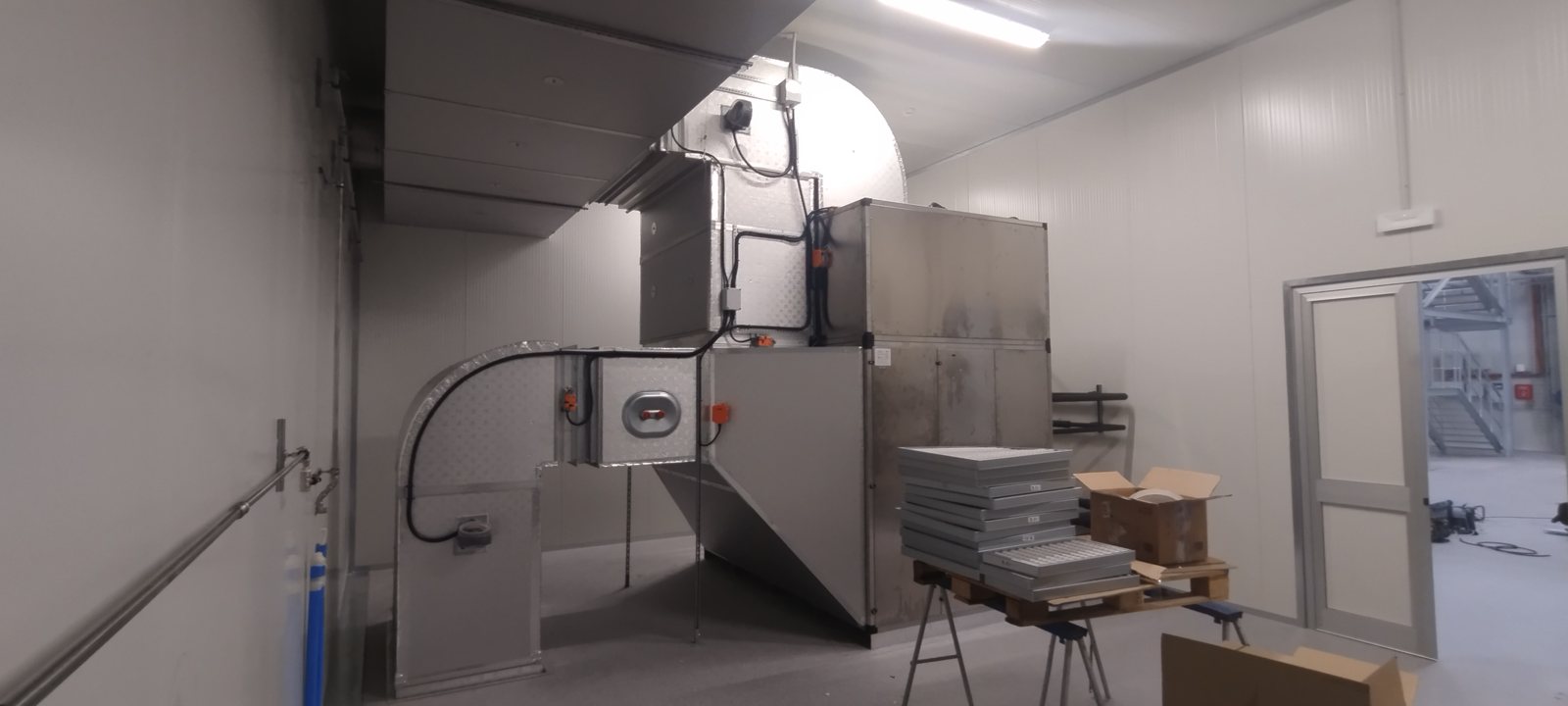

Unità di trattamento aria in acciaio inox in sala macchine

Trattamento aria

Unità di trattamento aria con ventilatori plug fan a velocità variabile: raffreddano, deumidificano o umidificano secondo le necessità.

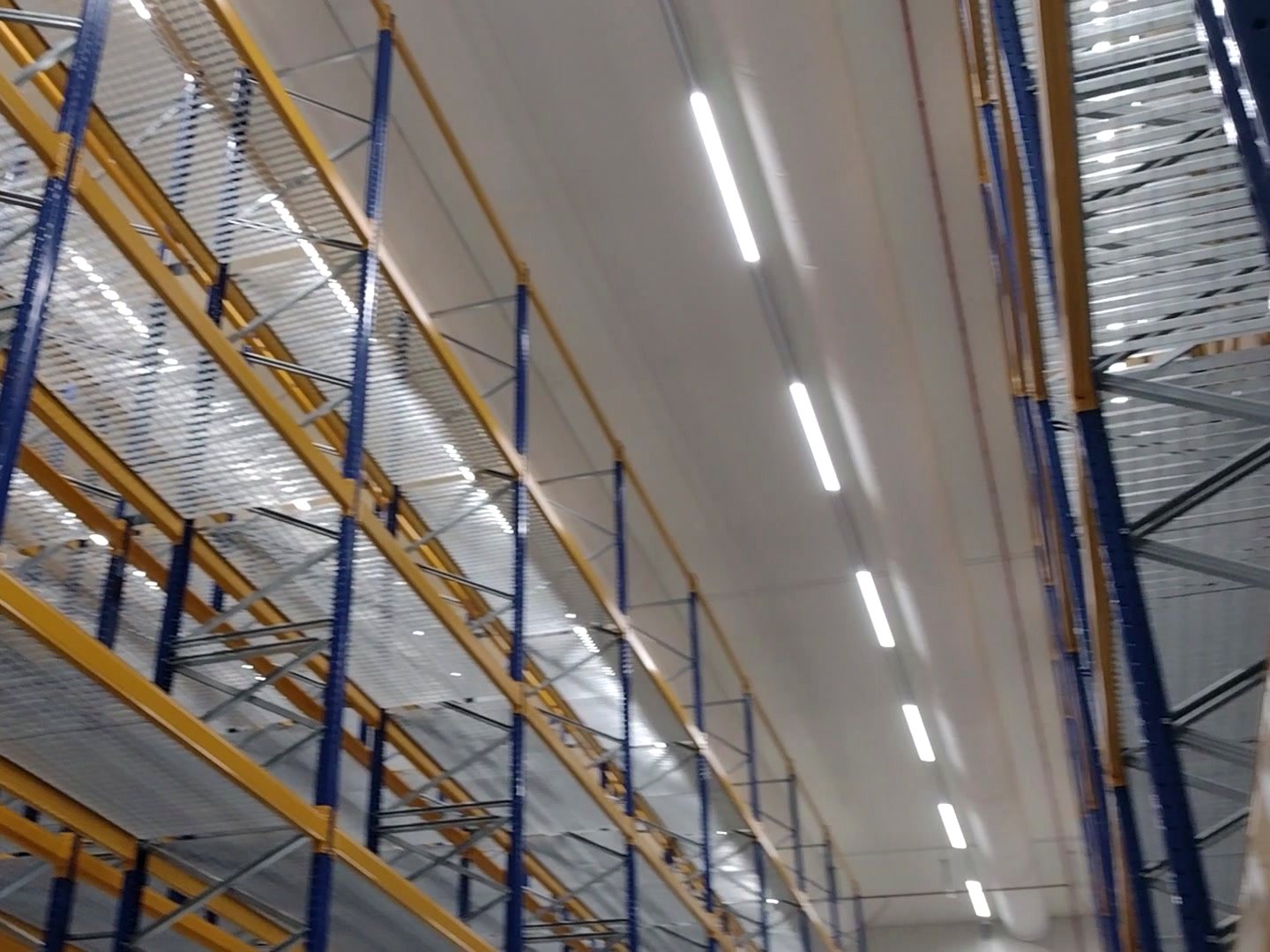

Canalizzazioni tessili di distribuzione dell’aria lungo il soffitto della cella

Canalizzazioni tessili

L’aria esce da migliaia di microfori lungo i canali in tessuto: si diffonde in tutta la cella senza correnti sui prodotti.

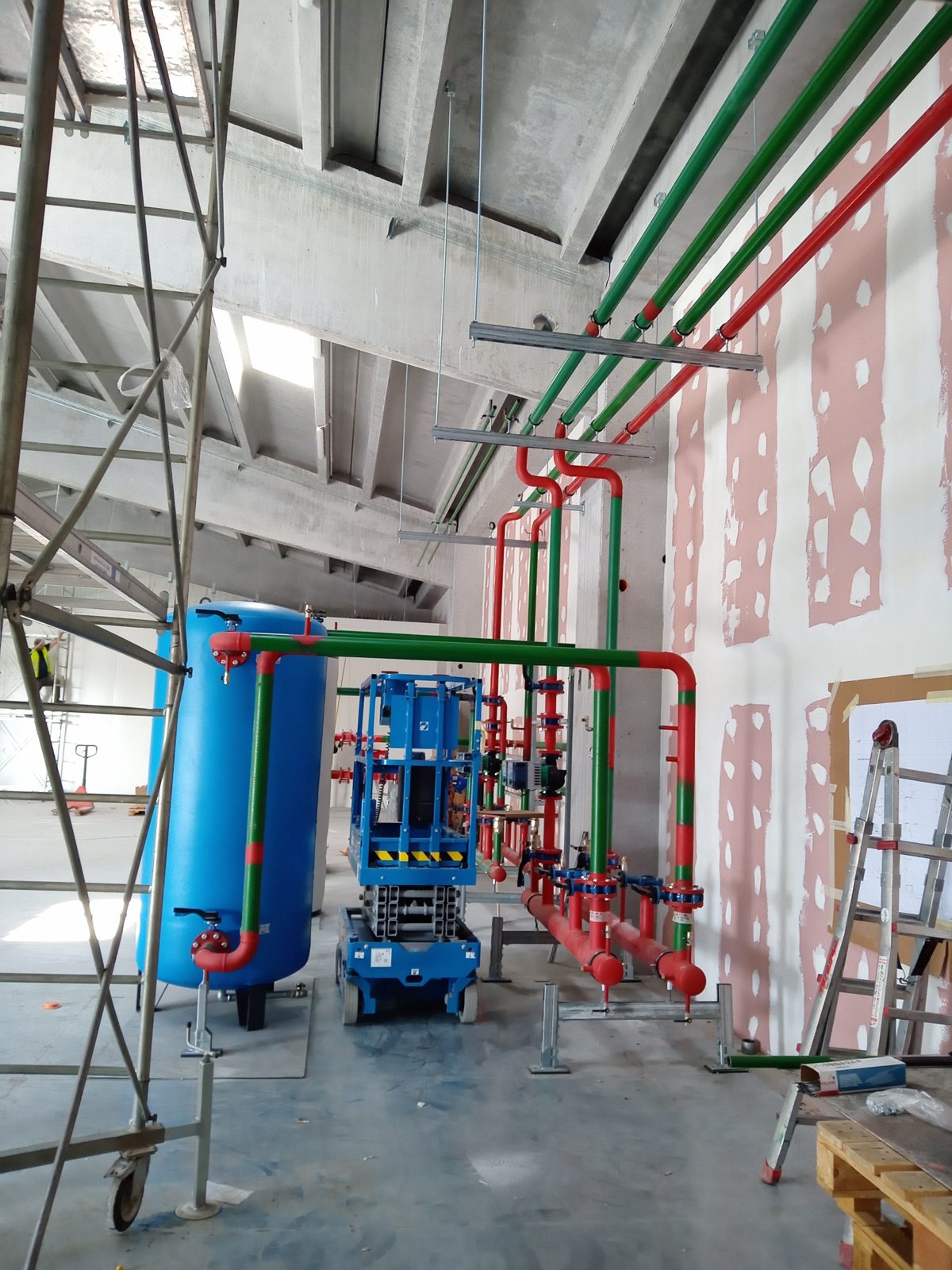

Scambiatore per il recupero del calore verso l’impianto termoidraulico

Recupero di calore

Il calore tolto alla cella non si butta: viene recuperato e trasferito all’impianto termoidraulico del blocco Unità 10 dello stabilimento.

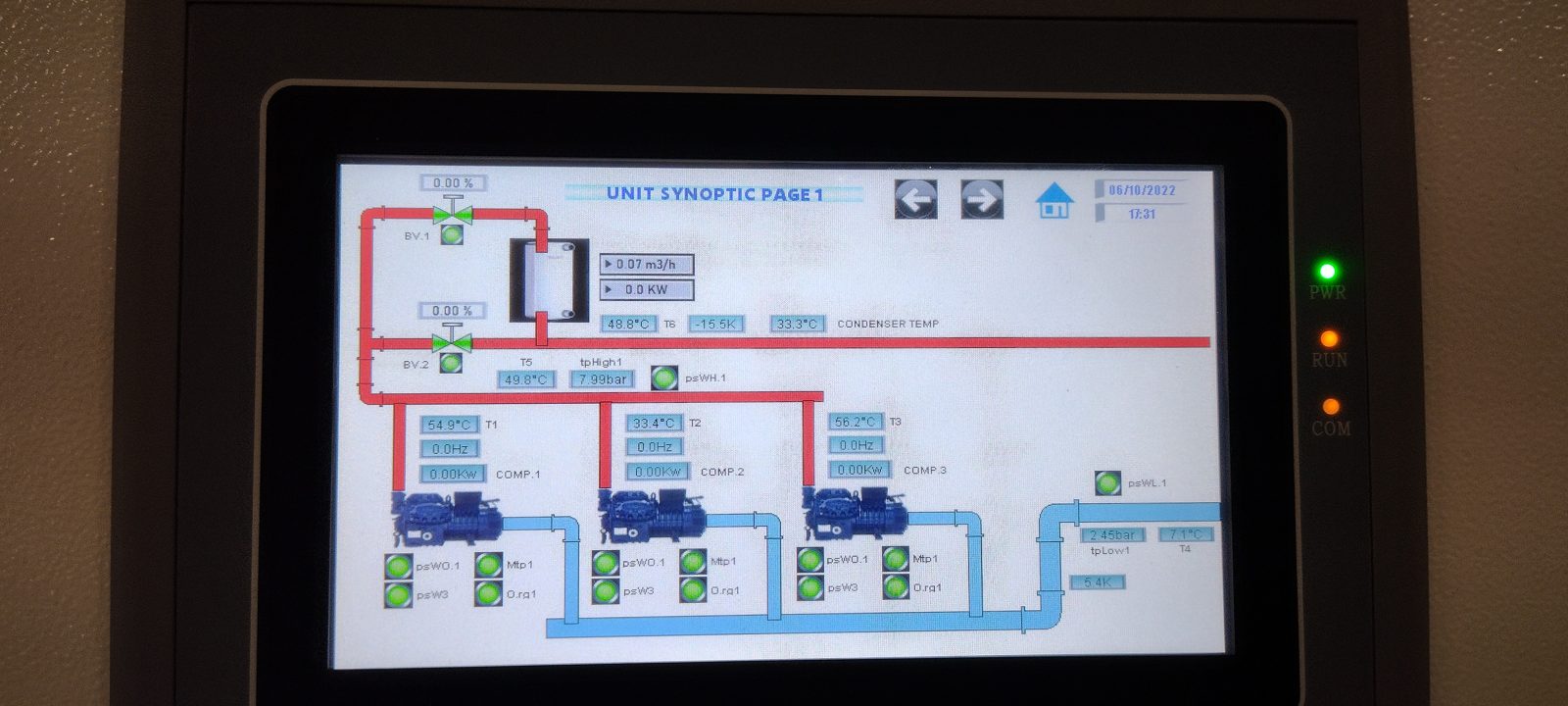

Schermo HMI con il sinottico dell’impianto

Regolazione e HMI

PLC e schermi touch con il sinottico dell’impianto: temperature, umidità, allarmi e storici sempre sotto controllo, anche da remoto.

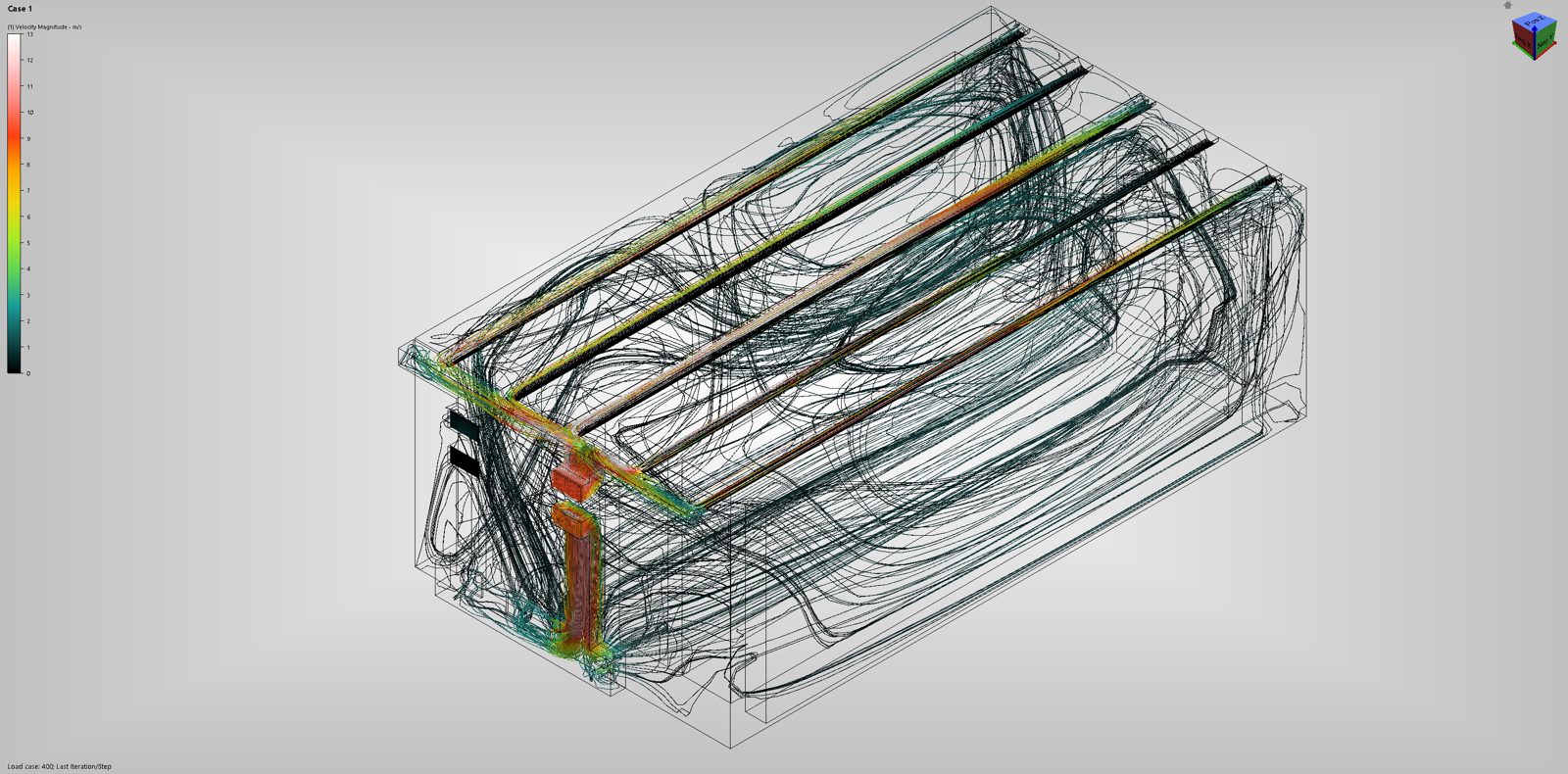

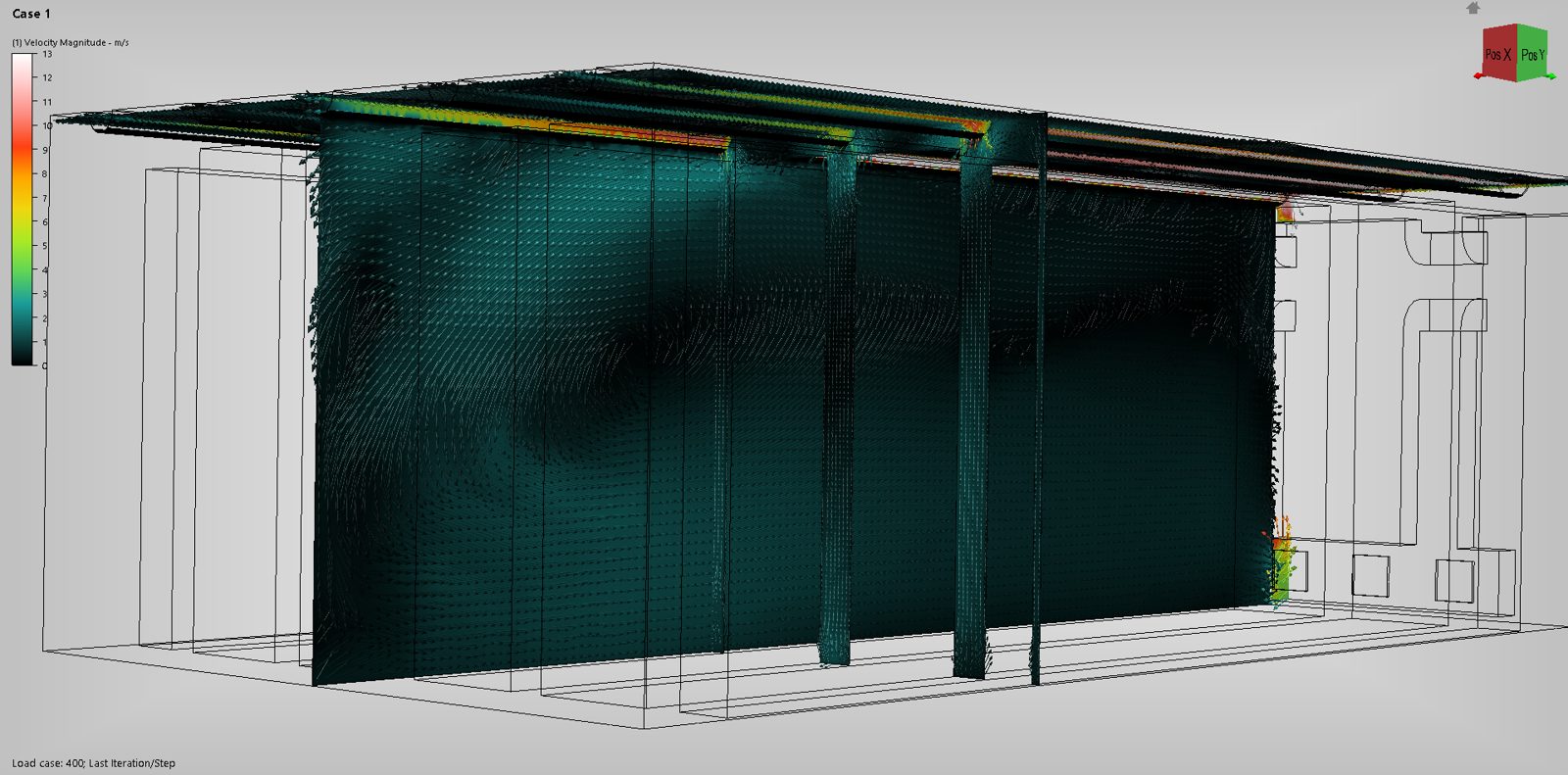

Simulazione fluidodinamica dei flussi d’aria nella cella

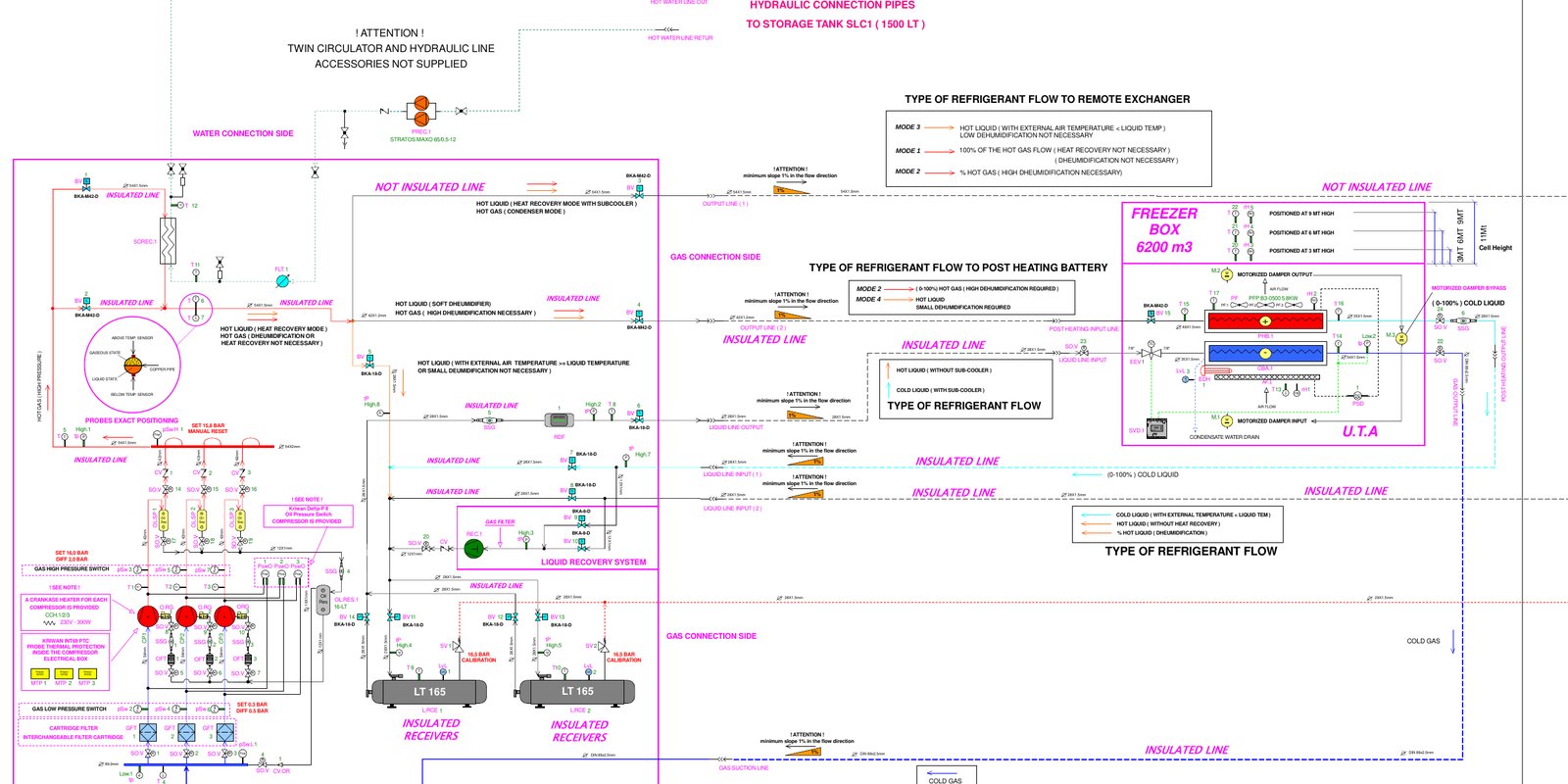

Simulazione CFD · P&ID

Prima di costruire, l’abbiamo fatta respirare al computer

Con la simulazione fluidodinamica abbiamo visto come si muove l’aria nella cella e dimensionato i canali perché arrivi ovunque alla stessa velocità e temperatura. Poi lo schema P&ID ha fissato ogni componente: centrali, UTA, recupero di calore e regolazione.

Il cantiere

Dal tetto alla cella

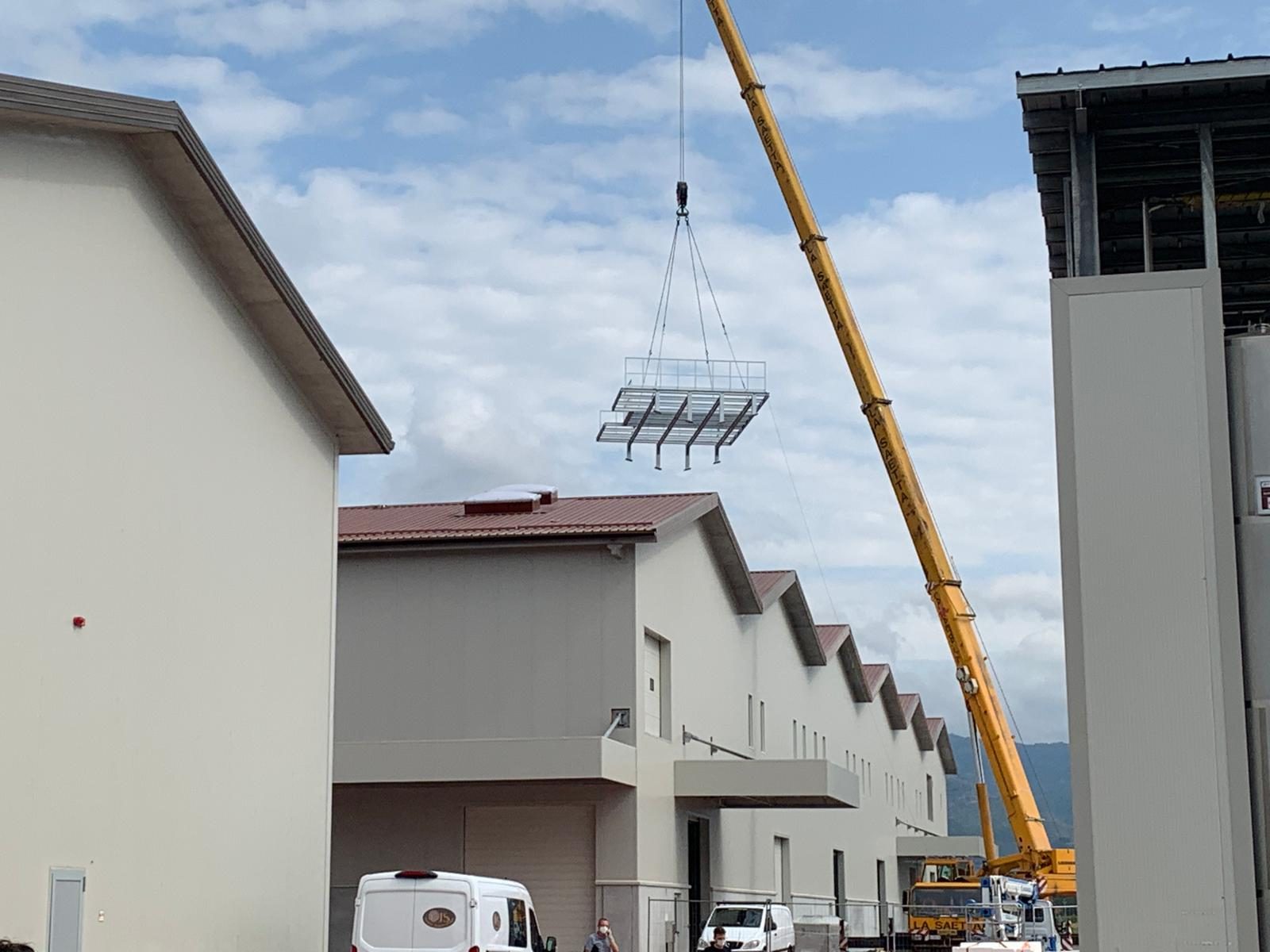

Posa con la gru delle unità sul tetto del capannone
01 Posa delle unità sul tetto

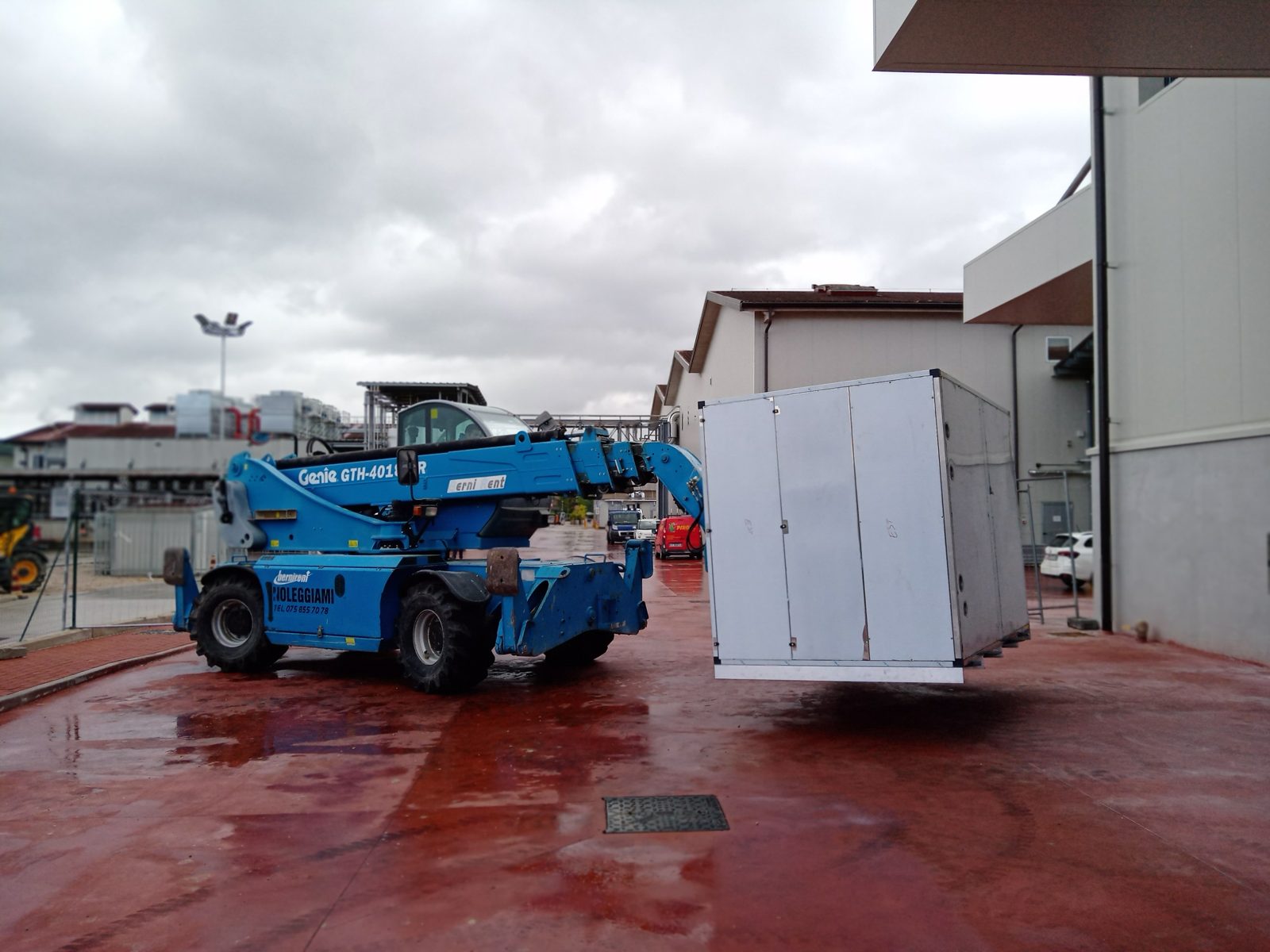

Posizionamento delle UTA sul soppalco realizzato in sala macchine
02 UTA sul soppalco della sala macchine

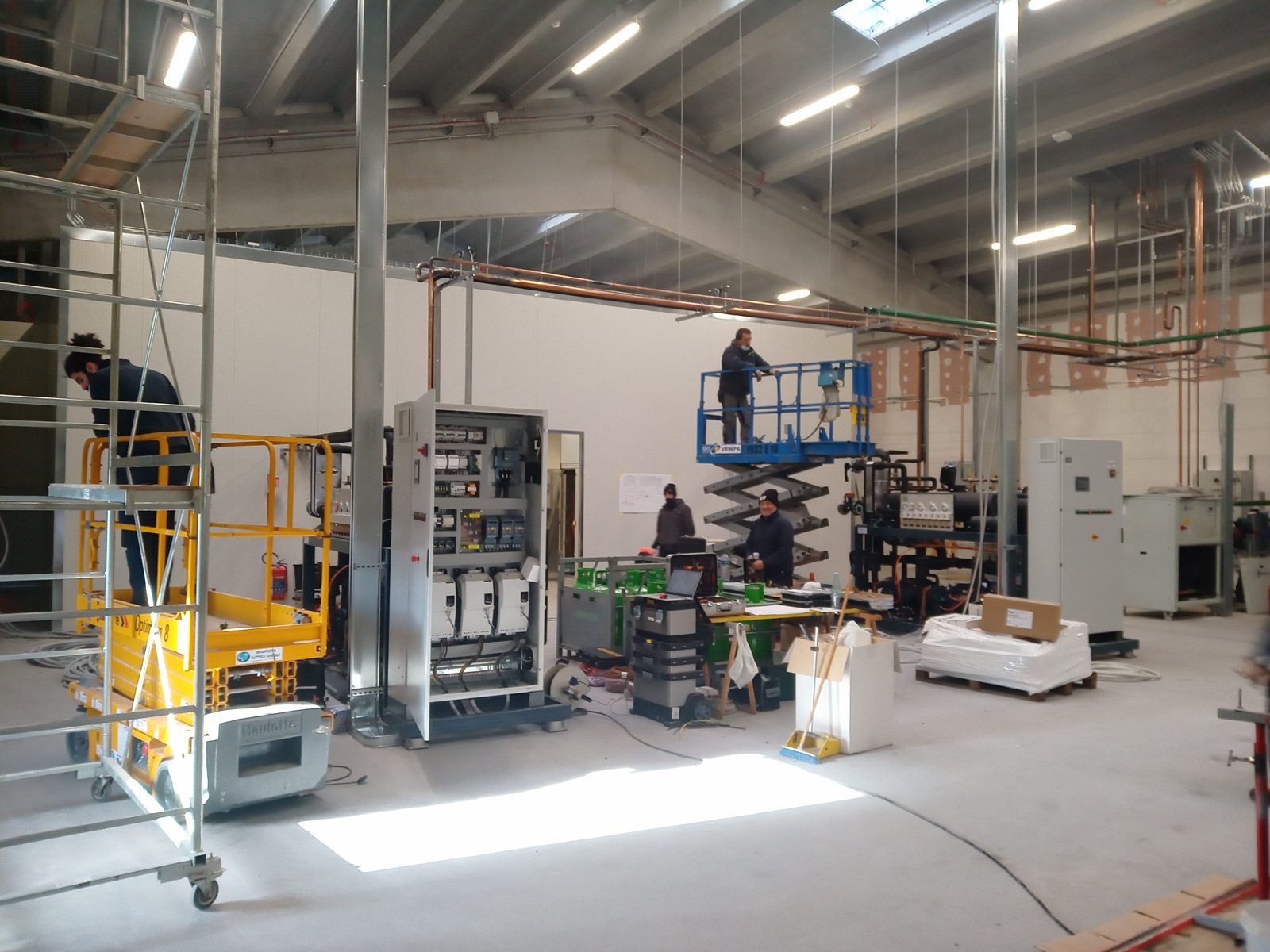

Installazione delle centrali in sala macchine
03 Sala macchine

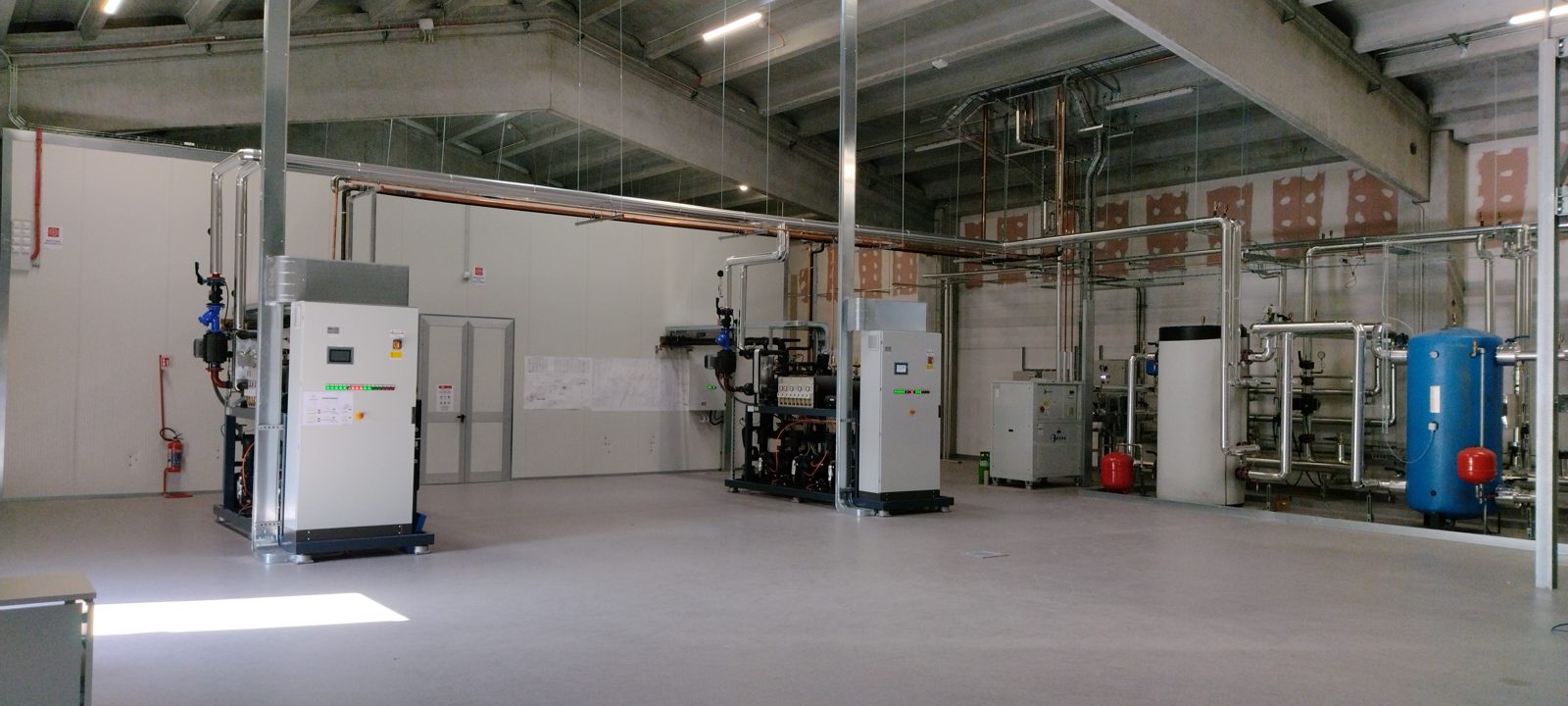

Centrali frigorifere completate in sala macchine
04 Impianto completato

Video

Guarda l’impianto

I video si caricano da YouTube solo quando premi play.

Dopo la consegna

Lo seguiamo ogni anno

Manutenzione programmata e visite in sito da contratto, controlli delle perdite e gestione del refrigerante, supervisione continua dell’impianto.
